Arco Cantante

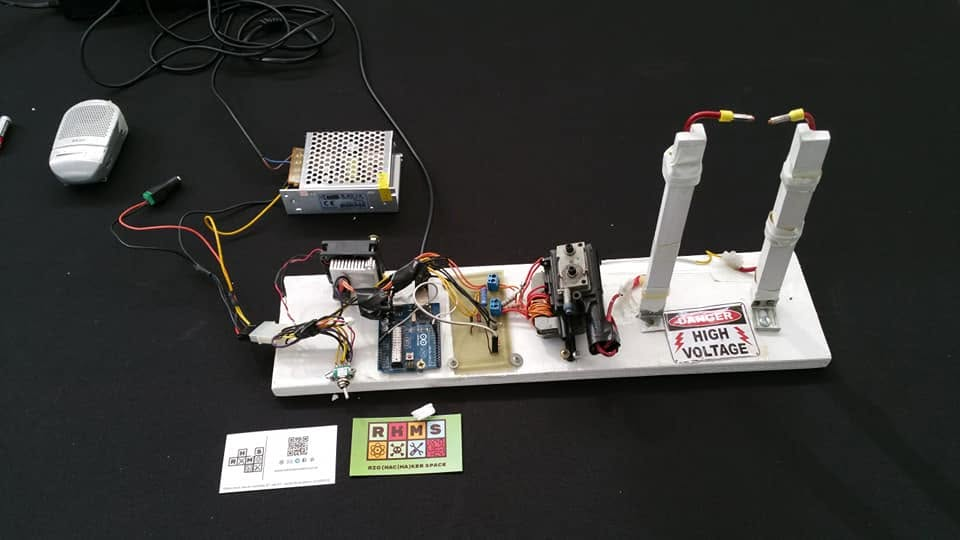

Descrição do Circuito

O circuito é composto por uma fonte de alimentação que fornece 5 e 12 Volts com uma corrente entre 3 a 5 Amperes, em nosso caso usamos uma fonte de PC. A placa de Arduino opera com 5 Vdc e consome no máximo alguns miliamperes, já o oscilador Hartley que funciona sobre um Flyback reaproveitado de uma TV ou monitor de computador, necessita de 12 Vdc e consome entre 3 a 4 Amperes. A placa de Arduino foi programada com uma sequência de trechos musicais, usando uma biblioteca criada para o Arduino conhecida como tone, já o oscilador Hartley funciona com um sistema de bobinas sobre o ferrite do Flyback de forma a criar uma oscilação na faixa de 25 a 50 KHz que gera uma tensão entre 20.000 a 30.000 V, pela bobina de alta tensão do Flyback, o que gera o Arco Voltaico. O sinal de áudio gerado pelo Arduino atua na amplitude do sinal do oscilador Hartley de forma que as variações de tensão no Arco Voltaico geram vibrações audíveis.

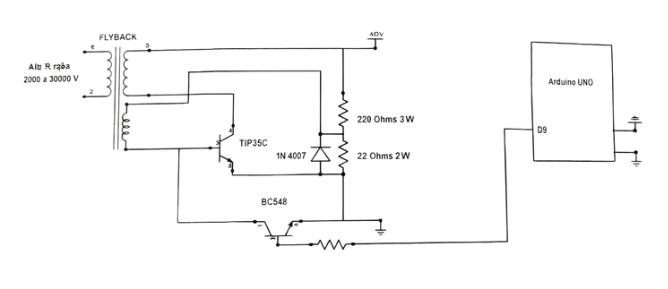

Detalhamento Técnico (Esquemático do Circuito)

O coração do projeto é o circuito oscilador Hartley modulado, operando na faixa de frequência de 25 a 50 kHz. Lista de Componentes:

• Transformador Flyback (TV ou monitor CRT)
• TIP35C
• BC548
• 1N4007
• Resistor 220 Ohms (3W)
• Resistor 22 Ohms (2W)
• Arduino UNO (pino D9)
